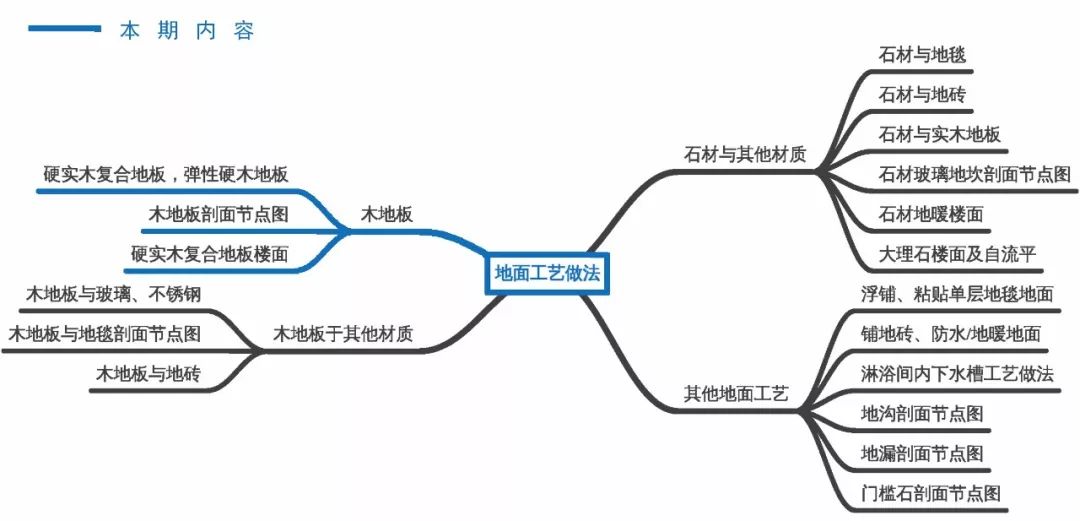

↑地面装饰工程分类导图

说明：由于装饰工程节点深化系统庞而复杂，以“导图”的形式简化内容信息并引导分类解析，并以“图文”形式围绕“地面不同材质铺贴工艺做法、同一材质铺贴工艺做法、其他重要地面结构部分节点工艺（如地漏、门槛石等）工艺做法来做阐述，共有4个章节（如以上导图所示）。本期内容是“木地板地面工艺做法”，接下来的几期再为大家一一解析其他相关知识点。欢迎关注，敬请期待！

本堂课知识点讲解导路

01、图解实木复合地板（含地暖）节点工艺做法

02、图解篮球场专用运动地板节点工艺做法

03、图解实木地板（专用龙骨基层）节点工艺做法

04、图解复合地板节点工艺做法

05、图解实木地板（槽钢架空/方管架空）节点工艺做法

06、图解实木地板（木龙骨基层）节点工艺做法

上期内容回顾：

【地面装饰工程通用节点标准参见】

实木地板/实木复合地板/木地板铺贴构造工艺

01

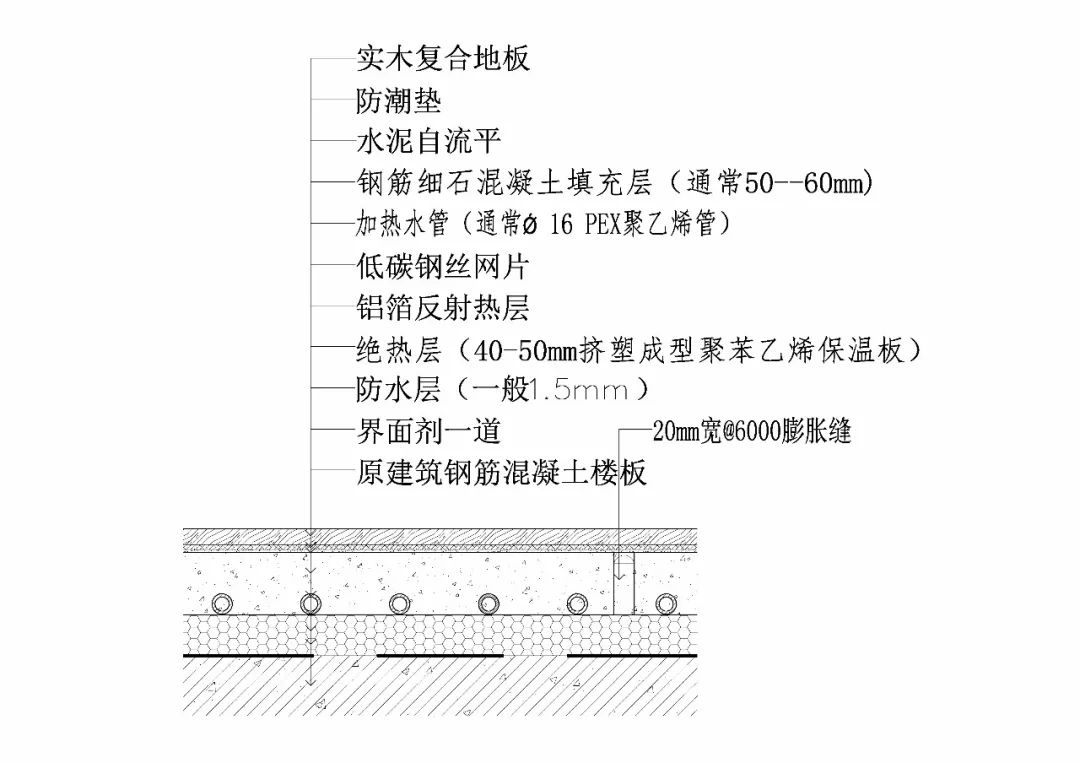

实木复合地板（含地暖）节点工艺

用料及分层做法：

①、木地板品种与规格由设计人定，并在施工图中注明

②、木地板在粘铺之前现在背面涂氟化钠防腐剂，再涂粘结剂

③、设计要求燃烧性能为B1级时，应按消防部门有关要求加做相应的防火处理

④、地面施工注意事项详见《低温热水地板辐射采暖应用技术规程》

02

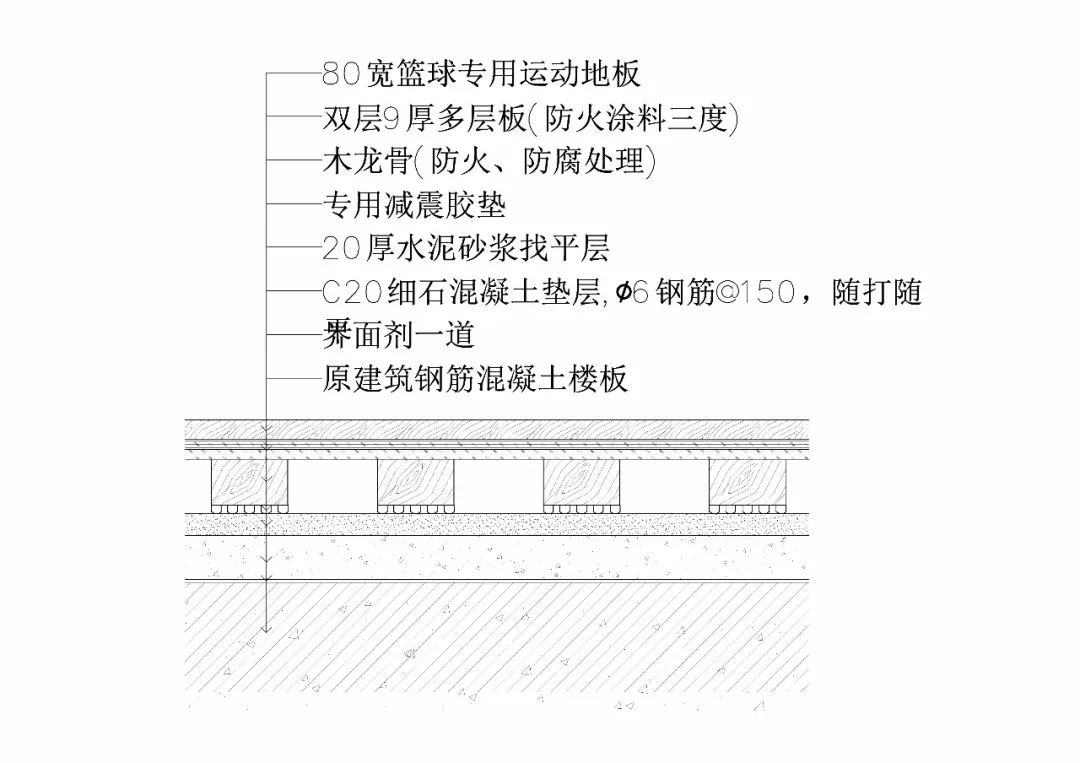

篮球场专用运动地板节点工艺

注意事项：

①、设计时应考虑地板下通风，并在施工图中绘出地板通风篦子和龙骨通风孔位置及大样

②、木地板构造示意

③、粘结运动木地板需选用专用胶粘剂

④、详细技术参数见厂家资料

03

实木地板（专用龙骨基层）节点工艺

用料及分层做法：

①、刷油漆（成品地板已带油漆者无此道工序）

②、30mm厚1：3水泥砂浆找平层

③、40*50木支撑（满涂防腐剂），中距800mm，两端头及底面用专用实木地板胶粘剂与龙骨盒木垫块粘牢

④、双层9mm厚多层板背面满刷防腐剂

注意事项：

①、本做法不需要在楼面钻孔，用专用实木地板胶粘剂粘结即可，该胶粘剂强度高，耐潮、耐温

②、设计时应考虑地板下通风，并在施工途中绘出地板通风和木龙骨通风孔位置及大样

04

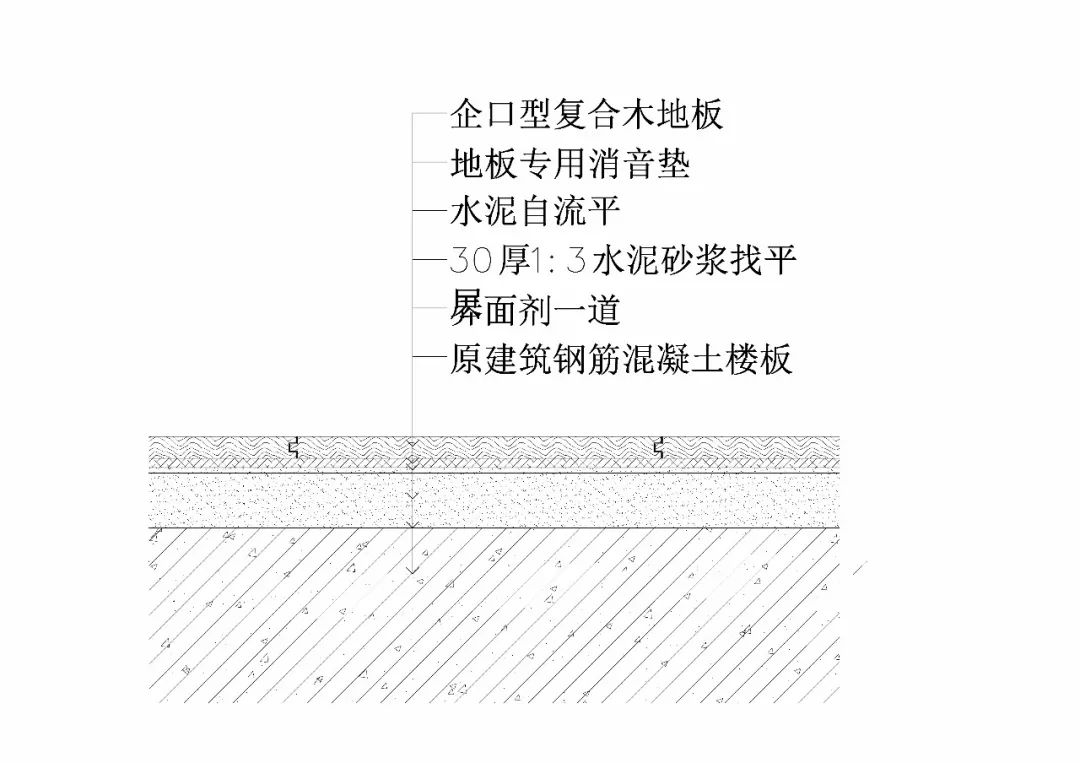

复合地板节点工艺

用料及分层做法：

①、原建筑钢筋混凝土楼板

②、30mm厚1：3水泥砂浆找平层

③、水泥自流平

④、地板专用消音垫

⑤、企口型复合木地板

05

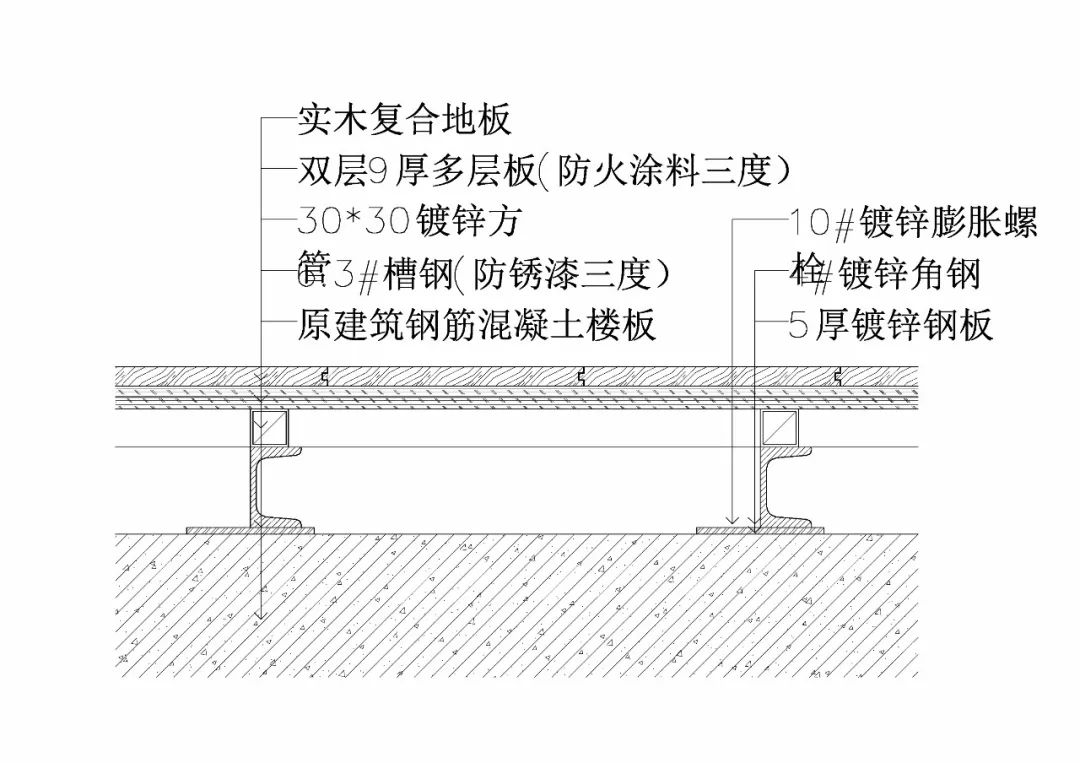

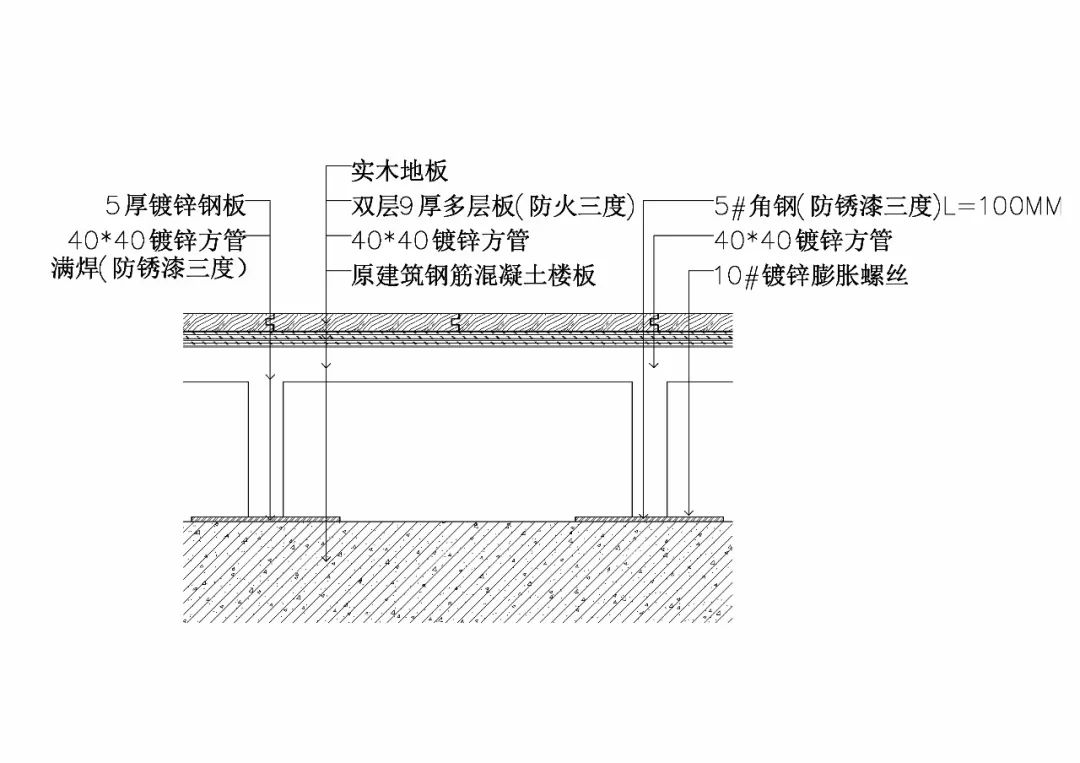

实木地板（槽钢架空/方管架空） 节点工艺

用料及分层做法：

①、本做法不需要在楼板面钻孔，射钉或预留钢筋装置，用专用实木地板胶粘剂粘结即可，该胶粘剂强度高、耐潮、耐温

②、设计时应考虑地板下通风，并在施工图中绘出地板通风篦子和龙骨通风孔位置及大样

注意事项：

①、该节点适用于舞台或讲台

②、设计要求燃烧性能为B1级时，应按消防部门有关要求加做相应的防火处理

06

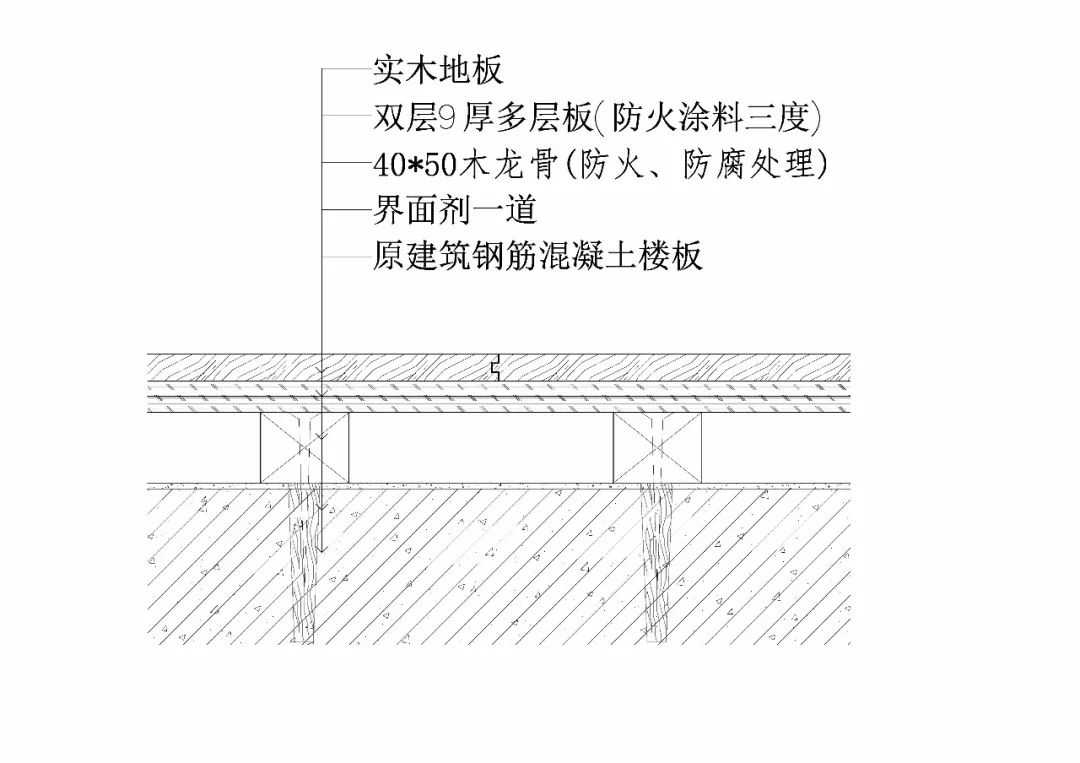

实木地板（木龙骨基层）节点工艺

用料及分层做法：

①、原建筑钢筋混凝土楼板

②、20mm厚水泥砂浆找平层

③、1：3水泥砂浆抹灰底层

④、10mm厚水泥砂浆抹灰面层

⑤、木格栅垫木调平

⑥、30*40木龙骨（防火、防腐处理）水泥砂浆固定

⑦、双层9mm厚多层板（防火涂料三度）钢钉固定

⑧、安装实木地板

说明：以上“装饰工程通用节点工艺图集”仅作参见使用，具体做法还需根据项目的实际情况来定。
